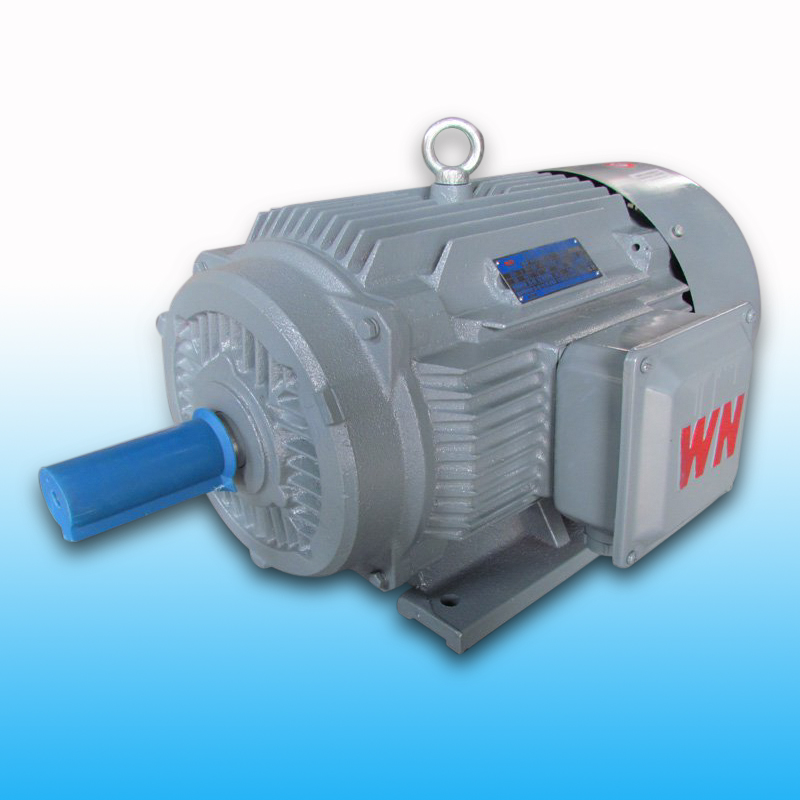

YX3系列高效節能電機 (點擊下載樣本)
機座號:80~355 功 率:0.18~375kW
YX3系列高效節能電機介紹
高效節能電機是指具有高效率的通用標準型電機,它采用新型電機設計、新工藝及新材料,通過降低電磁能、熱能和機械能的損耗,提高輸出效率,其效率應該滿足相關的能效等級要求,目前在我國是指達到或優于《中小型三相異步電動機能效限定值及能效等級》(GB18613-2012)標準中節能評價值的電機。適用于各種通用機械如農業機械、食品機械、風機、水泵、齒輪箱、減速機、攪拌機、空氣壓縮機等不含易燃、易爆或腐蝕性氣體的場合。
YX3系列高效節能電機標準型式
額定電壓:380V(也可根據用戶要求設計)。
使用頻率:50Hz(可設計為60HZ)。
絕緣等級:F級(可設計為H級)。
防護等級:IP55(可設計為IP56)。
工作制:S1。
冷卻方式:IC411。
YX3系列高效節能電機使用條件
環境溫度:-15~40℃(也可根據用戶要求設計)。
海拔:不超過1000米(也可根據用戶要求升級成高原型)。
常用的安裝結構型式,以及適用的機座號見下表
機座號 Frame |
基本安裝結構 basic type |
派生的安裝形式 derived type |
||||||||||||||
B3 |
B5 |
B35 |
V1 |
V3 |
V5 |
V6 |
B6 |
B7 |
B8 |
V15 |
V36 |
B14 |
B34 |
V18 |
||
80~112 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
132~160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
|
180~280 |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
315~355 |
√ |
- |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
注:訂貨須知
1、本樣本僅供用戶選型用,具體數據容有變動。
2、訂貨時請注明電動機型號、功率、額定電壓、額定頻率、調頻范圍(變頻電機)、安裝結構型式、防爆標志(防爆電機)、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構、接線盒進線方式有特殊要求時,須在訂貨合同上注明,無注明者均按我公司常規標準供貨。
