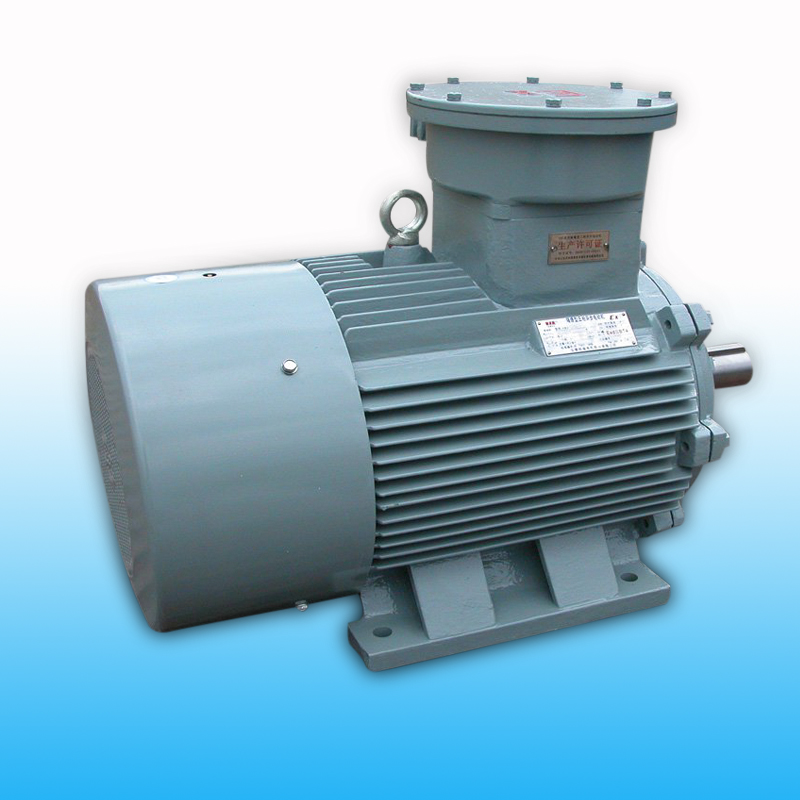

YB3系列隔爆型電機概述
YB3系列隔爆型三相異步電動機，是我公司在參考行業統一設計基礎上研制開發的全封閉、自扇冷、鼠籠式、隔爆型三相異步。 YB3防爆電機是在YB、YB2系列電動機的基礎上結合當前國內外電磁結構、工藝、材料等方面的新技術而開發研制成功的新產品, 具有高效節能、溫升裕度大、壽命長、性能好、噪音低、隔爆結構先進、可靠性高、使用維護方便等優點。其功率等級和安裝尺寸符合IEC標準并與YB、YB2系列電動機相同。
YB3系列隔爆型動機用途和特點
適用于含有甲烷等氣體或煤塵的煤礦井下（非采掘工作面）（Ex dⅠ）及工廠（Ex dⅡAT4、dⅡBT4）含有Ⅱ類A、B級T1～T4組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所。防爆標志為ExdⅠ、ExdⅡAT4、ExdⅡBT4, Ⅰ類的最高表面溫度不超過150℃（當電機表面可能堆積煤塵時），不超過450℃（當電機表面不會堆積或采取措施可以防止堆積煤塵時）；Ⅱ類的最高表面溫度應不超過：T1（450℃）、T2（300℃）、T3（200℃）、T4（135℃）；接線盒可分別制成三個或六個出線端子，適用于橡套電纜（或塑料電纜）和鋼管布線兩種結構。，主要用于煤礦、石油天然、石油化工和化學工業。此外，在紡織、冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。防爆電機作為主要的動力設備，通常用于驅動泵、風機、壓縮機、輸送機和其他傳動機械。
YB3防爆電機是我公司YB2系列的更新換代產品，是防爆電動機基本系列。本系列電動機具有體積小、重量輕、外形美觀、運行安全可靠、壽命長，性能優良，安裝使用維修方便的特點。
YB3系列隔爆型電機型號解析
Ex:標志(防爆)
d:電氣設備防爆型式(隔爆型)
ⅡB:電氣設備類別級別(Ⅱ類B級)
T4:溫度組別(T4)
Gb:設備保護級別(Gb)
YB3系列電機型號代表意義:yb3-355M1-4W
Y:異步電動機
B:隔爆型
3:設計序號，3代表三次設計
355:機座的中心高(355mm)
M:機座長度(M表示中機座)
1:1號鐵心長
4:極數(4極)
W:特殊環境代號(戶外型)
電氣設備分類解析

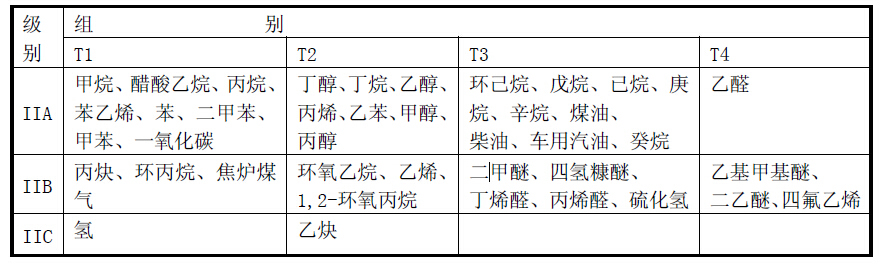

II 類除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮 ； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；

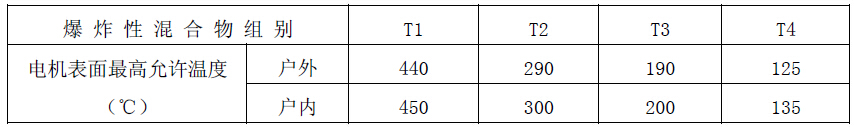

不同溫度組別對應表面最高溫度表
YB3系列隔爆型電機使用條件
額定電壓：380V、660V、380/660V、660/1140V
額定頻率：50Hz 或者60Hz。
工作制：S1。
海拔不超過1000m。
環境溫度：環境溫度為－15℃~35℃（煤礦井下）或－15℃~40℃（工廠）。
yb3 為基本型，適用于戶內環境。
yb3-W 適用于戶外型環境。
yb3-TH 適用于戶內濕熱帶型環境。
yb3-WF1 適用于戶外中等腐蝕的環境。
常用的安裝結構型式，以及適用的機座號見下表
|
機座號 Frame |
基本安裝結構 basic type |
派生的安裝形式 derived type |
||||||||||||||
|
B3 |
B5 |
B35 |
V1 |
V3 |
V5 |
V6 |
B6 |
B7 |
B8 |
V15 |
V36 |
B14 |
B34 |
V18 |
||
|
80～112 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
132～160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
|
|
180～280 |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
315～355 |
√ |
- |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
注：訂貨須知
1、本樣本僅供用戶選型用，具體數據容有變動。
2、訂貨時請注明電動機型號、功率、額定電壓、額定頻率、調頻范圍（變頻電機）、安裝結構型式、防爆標志（防爆電機）、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構、接線盒進線方式有特殊要求時，須在訂貨合同上注明，無注明者均按我公司常規標準供貨。
